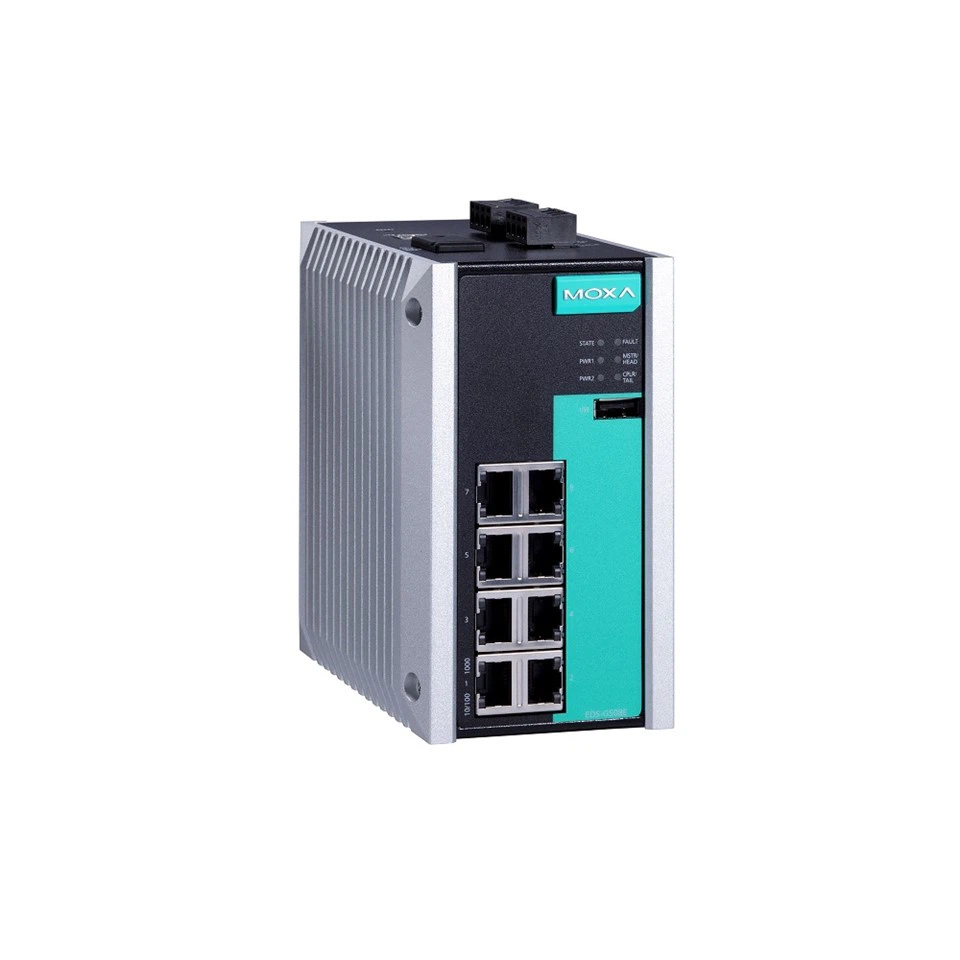

Moxa EDS-G508E8g-port täis gigabaidist hallatud Etherneti lülitid

Omadused ja Kasu

Turbo rõnga- ja turbokett (taastumisaeg <50 ms @ 250 lülitid), RSTP/ STP ja MSTP võrgu koondamise jaoks
RADIUS, TACACS+, MAB AUTTERNATSIOON, SNMPV3, IEEE 802.1X, MAC ACL,
HTTPS, SSH ja kleepuvad Mac-adressid võrgu turvalisuse täiustamiseks
Turvafunktsioonid, mis põhinevad IEC 62443 -l
Ethernet/IP, PROFINET ja MODBUS TCP Protokollid, mis on toetatud seadme haldamiseks ja seireks
Toetab MXStudio hõlpsat visualiseeritud tööstusvõrguhaldust
V-ON ™ tagab millisekundi tasemel multisaate andmed ja videovõrgu taastamine

Sissejuhatus

MOXA EDS-G508E lülitid on varustatud 8 gigabaidise Etherneti pordiga, muutes need ideaalseks olemasoleva võrgu ajakohastamiseks, et kiirus gigabiti kiirus või ehitada uus täielik gigabaidise selgroog. Gigabiti ülekanne suurendab ribalaiust suurema jõudluse saavutamiseks ja annab kiiresti suures koguses kolmekordse mänguga teenuseid kogu võrgus.

Koondatud Etherneti tehnoloogiad nagu turborõngas, turbokett, RSTP/STP ja MSTP suurendavad teie süsteemi usaldusväärsust ja parandavad teie võrgu selgroo kättesaadavust. MOXA EDS-G508E seeria on loodud eriti nõudlikeks kommunikatsioonirakendusteks, näiteks video- ja protsesside jälgimine, selle ja DCS-süsteemid, millest kõik saavad kasu skaleeritavast selgroo ehitusest.

Täiendav Omadused ja Kasu

Käsuridade liides (CLI) suurte hallatavate funktsioonide kiireks konfigureerimiseks
DHCP variant 82 IP -aadressi määramiseks erineva poliitikaga
Toetab Etherneti/IP, PROFINETi ja ModBUS TCP protokolle seadme haldamiseks ja seireks
IGMP nuusutamine ja GMRP multisaate liikluse filtreerimiseks
Pordipõhine VLAN, IEEE 802.1Q VLAN ja GVRP võrguplaneerimise hõlbustamiseks
Pordi peegeldamine veebis silumiseks
Automaatne hoiatus erandi järgi e -posti ja relee väljundi kaudu
QOS (IEEE 802.1p/1Q ja TOS/diffServ) determinismi suurendamiseks
Pordi kapriisk ribalaiuse optimaalseks kasutamiseks
RADIUS, TACACS+, MAB autentimine, SNMPV3, IEEE 802.1x, Mac
ACL, HTTPS, SSH ja kleepuv Mac -aadress võrgu turvalisuse parandamiseks
SNMPV1/V2C/V3 erinevatel võrguhalduse tasanditel
Rmon ennetavaks ja tõhusaks võrgu seireks
Ribalaiuse haldamine, et vältida ettearvamatut võrgu olekut
Lukustuspordi funktsioon volitamata juurdepääsu blokeerimiseks MAC -aadressi alusel
Toetab ABC -02- USB (automaatne varukoopia) süsteemi konfiguratsiooni varundamise/taastamise ja püsivara uuendamise jaoks

Spetsifikatsioonid

Sisend/väljund Liides

Häire Kontakt Kanalid	1 Relee väljund praeguse kandevõimega 1 A @ 24 VDC
Nupud	Lähtestamisnupp
Digitaalne Sisend Kanalid	1
Digitaalne Sisendid	+13 kuni +30 v oleku 1 jaoks {{{0}} kuni +3 v oleku 0 max. Sisendvool: 8 MA

Ethernet Liides

10/100/1000BASET (x) Pordid (RJ45 pistik)

Automaatse läbirääkimiste kiirus täis/pool dupleksrežiim

Auto MDI/MDI-X ühendus

Standardid

IEEE 802,3 10BASET IEEE 802.3U 100Baseti jaoks (x)

IEEE 802.3AB 1000BASET (x) IEEE 802,3x voolu juhtimiseks

IEEE 802.1d -2004 puude protokolli jaoks IEEE 802.1W kiireks kahaneva puuprotokolli jaoks IEEE 802.1S mitme kantava puuprotokolli jaoks IEEE 802.1p teenuse klassi jaoks

IEEE 802.1Q VLAN -i sildistamiseks IEEE 802.1x autentimiseks

IEEE 802.3AD PORT TREKTI LACP -ga

Ethernet Tarkvara Omadused

Filter	802.1Q VLAN BPDU filter BPDU Guard GMRP GVRP IGMP V1/V2/V3 pordipõhine VLAN
Tööstuslik Protokollid	Ethernet/ip modbus TCP Profinet IO seade
Juhtimine	LLDP Tagarõhu voolu juhtimissaapus Sadamapeegel DHCP variant 66/67/82 DHCP server/kliendi kiudude kontroll Voolujuhtimise IPv4/IPv6 RARP Rmon SCP SMTP SNMP teavitage SNMPV1/V2C/V3 SYSLOG Telnet TFTP
Mib	Etherneti-sarnane mib-ii Silla mib P-silla mib q-silla mib Rmon MIB rühmad 1, 2, 3, 9 RSTP MIB
Koondamine Protokollid	Lingi agregatsioon MRP MSTP RSTP STP Turboketi turborõngas V1/V2
Turvalisus	Ringhääling Storm Protection HTTPS/SSL TACACS+ SNMPV3 Mab autentimine kleepuv Mac NTP autentimine Mac ACL Sadamaluku raadius SSH SMTP TLS -iga
AegJuhtimine	NTP -server/kliendi SNTP

Vahetama Omadused

Igmp Rühmad	2048
Jumbo Raami Suurus	9,6 kb
Mac Laud Suurus	8 K
Max. Mitte -st Vlans	256
Pakk Puhver Suurus	4 Mbitti
Prioriteet Järjekorrad	4
Vlan Isikutunnistus Ulatus	VID 1 kuni 4094

USB Liides

Ladustamine Sadam

USB -tüüp A

Juhitud Liides

Juhitud Indikaatorid

PWR1, PWR2, olek, tõrge, 10/100m (TP port), 1000m (TP port), MSTR/Head, CPLR/saba

Seeria- Liides

Konsool Sadam

USB-seriaalkonsool (B-tüüpi pistik)

Sukelduma Vahetama Konfiguratsioon

Sukelduma Lülitid

Turborõngas, kapten, sidur, reservi

Võimsus Parameetrid

Ühendus	2 Eemaldatav 4- kontaktterminali plokk (S)
Sisend Voolu-	0. 28 a @ 24 vdc
Sisend Pinge	24/4/48/-48 vdc Ülearused kahesugused sisendid
Tegutsev Pinge	9,6 kuni 60 VDC
Ülekoormus Voolu- Kaitse	Toetatud
Tagurpidi Polaarsus Kaitse	Toetatud

Füüsiline Omadused

Eluase	Metall
Ip Hinnang	IP30
Mõõtmed	79,2 x 135 x 137 mm (3,1 x 5,3 x 5,4 tolli)
Kaal	1440 g (3,18 naela)
Paigaldus	Din-raudade paigaldamine Seina kinnitamine (valikulise komplektiga)

Keskkonna- Piirid

Tegutsev Temperatuur	EDS-G508E: -10 kuni 60 kraadi (14 kuni 140 kraadi f) EDS-G508E-T: -40 kuni 75 kraadi ({-40 kuni 167 kraadi f)
Ladustamine Temperatuur (pakett kaasa arvatud)	-40 kuni 85 kraadi (-40 kuni 185 kraadi f)
Ümbritsev Suhteline Niiskus	5 kuni 95% (kondenseeruvad)

Standardid ja Sertifikaadid

Ohutus	Ul 508
EMC	En 61000-6-2/-6-4
EMI	CISPR 32, FCC osa 15B klass A
EMS	IEC 61000-4-2 ESD: kontakt: 8 kV; Õhk: 15 kV IEC 61000-4-3 RS: 80 MHz kuni 1 GHz: 10 V/m IEC 61000-4-4 eft: toide: 4 kV; Signaal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Signaal: 4 kV IEC61000-4-6 CS: 10 V IEC61000-4-8 PFMF
Ohtlik Asukohad	Atex I klassi 2. divisjon
Võimsus Alajaam	IEC61850-3 IEEE 1613
Raudtee	En 50121-4
Liiklus Kontroll	Nema TS2
Vibratsioon	IEC 60068-2-6
Šokk	IEC60068-2-27
Vabalöök	IEC60068-2-32
Merendus	DNV LR ABS NK

Mtbf

Aeg	814 608 tundi
Standardid	Telcordia (Bellcore), GB

Pakk Sisu

Seade	1 x eds-g508e seeria lüliti
Kaabel	1 x USB Tüüp A Mees kuni USB -tüüpi B -isane
Paigaldus Komplekt	4 x kork, plast, RJ45 pordi jaoks
Dokumentatsioon	1 x Kiire installijuhend 1 x Garantiikaart 1 x tootesertifikaadid kvaliteedikontrolli, lihtsustatud hiina 1 x tooteteade, lihtsustatud hiina

Mõõtmed

Tellimine Teave

Mudel Nimetus	10/100/1000BASET (x) Pordid RJ45 Pistik	Tegutsev Temp.
EDS-G508E	8	-10 kuni 60 kraadi
EDS-G508E-T	8	-40 kuni 75 kraadi

Aksessuaarid (müüdud eraldi)

Ladustamine Komplektid

ABC -02- USB	Konfiguratsiooni varundamise ja taastamise tööriist, püsivara täiendamine ja logifailide salvestusriist hallatavate Etherneti lülitite ja ruuterite jaoks, 0 kuni 60 -kraadise töötemperatuurini
ABC -02- USB-T	Konfiguratsiooni varundamise ja taastamise tööriist, püsivara uuendamine ja logifailide salvestusriist hallatavate Etherneti lülitite ja ruuterite jaoks, -40 kuni 75 kraadi töötemperatuuril

Võimsus Varustus

Hdr -60-24	60 W/2,5 A DIN-RAHAl 24 VDC toiteallikas, universaalne 85 kuni 264 VAC või 120 kuni 370 VDC sisendpinge, -30 kuni 70-kraadise töötemperatuurini
NDR -120-24	12 0 w/5,0 din-rauda 24 VDC toiteallikas, universaalne 90 kuni 264 VAC või 127 kuni 370 VDC sisendpinge, -20 kuni 70 -kraadise töötemperatuuri
NDR -120-48	120 W/2,5 A DIN-RAHA 48 VDC toiteallikas, universaalne 90 kuni 264 VAC või 127 kuni 370 VDC sisendpinge, -20 kuni 70 -kraadise töötemperatuuri
NDR -240-48	24 0 w/5,0 A Din-Rail 48 VDC toiteallikas, universaalne 90 kuni 264 VAC või 127 kuni 370 VDC sisendpinge, -20 kuni 70 -kraadise töötemperatuuri
Mdr -40-24	Din-Rail 24 VDC toiteallikas 40W/1,7A, 85 kuni 264 VAC või 120 kuni 370 VDC sisend, -20 kuni 70 kraadi töötemperatuuril
Mdr -60-24	Din-Rail 24 VDC toiteallikas 60W/2,5A, 85 kuni 264 VAC või 120 kuni 370 VDC sisend, -20 kuni 70-kraadine töötemperatuur

Seinapaik Komplektid

Wk -51-01	Seina kinnituskomplekt 2 plaadiga (51,6 x 67 x 2 mm) ja 6 kruvi
Rk -4 u	19- tolline riiulite komplekt

Tarkvara

Mxview -50	Mxview litsents 50 sõlme jaoks
Mxview -100	Mxview litsents 100 sõlme jaoks
Mxview -250	Mxview litsents 250 sõlme jaoks
Mxview -500	MXView litsents 500 sõlme jaoks
Mxview -1000	MXView litsents 1000 sõlme jaoks
Mxview -2000	MXView litsents 2000 sõlme jaoks
Mxview täiendus -50	MXView litsentsi laiendamine 50 sõlme jaoks
