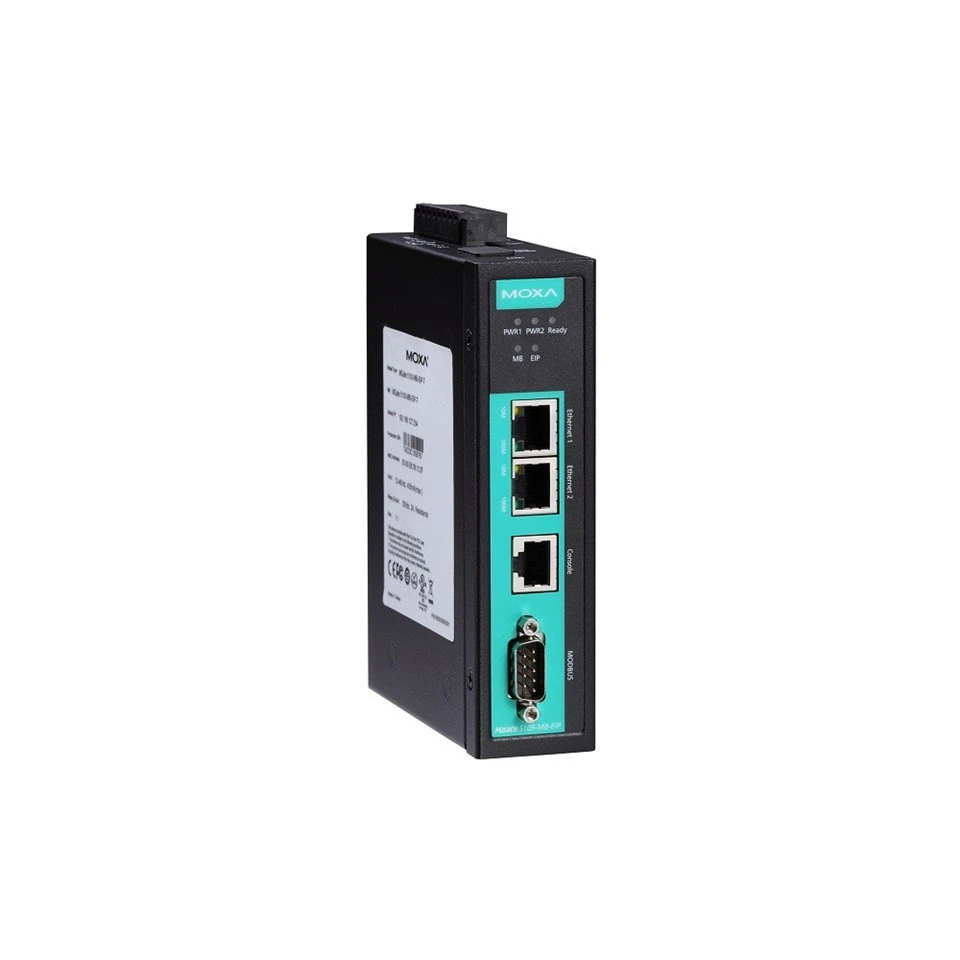

MoxaMgate 5105- mb-eip 1Port MQTT toetatud Modbus RTU/ASCII/TCP-THETHERNET/IP GATEWAYS
Sissejuhatus
MGATE 5105- MB-EIP on MODBUS RTU/ASCII/TCP ja Etherneti/IP-võrgu suhtlus IIOT-rakendustega tööstuslik Etherneti lüüs, mis põhineb MQTT või kolmandate osapoolte pilveteenustel, näiteks Azure ja Alibaba pilv. Olemasolevate ModBus-seadmete integreerimiseks Etherneti/IP-võrku kasutage MGATE 5105- MB-EIP-d Modbusi meistri või ojana, et koguda andmeid ja vahetada andmeid Etherneti/IP-seadmetega. Viimaseid vahetusandmeid salvestatakse ka lüüsi. Gateway teisendab salvestatud ModBusi andmed Etherneti/IP -pakettidesse, nii et Etherneti/IP -skanner saaks Modbuse seadmeid juhtida või jälgida. MQTT standard koos toetatud pilvelahendustega MGate 5105- MB-EIP abil kasutab täiustatud turvalisust, konfiguratsiooni ja diagnostikat tehnoloogiate tõrkeotsinguks, et pakkuda skaleeritavaid ja laiendatavaid lahendusi, mis sobivad kaugseirerakenduste jaoks, näiteks energiahaldus ja varahaldus.
Konfiguratsioon Varukoopia kaudu microsd Kaart
MGATE 5105- MB-EIP on varustatud microSD-kaardi pesaga. MicroSD-kaarti saab kasutada nii süsteemi konfiguratsiooni kui ka süsteemilogi varundamiseks ning seda saab kasutada sama konfiguratsiooni mugavaks kopeerimiseks mitmele MGate 5105- MP-EIP-ühikutele. MicroSD -kaardile salvestatud konfiguratsioonifail kopeeritakse süsteemi taaskäivitamisel MGate'i enda külge.
Vaevatu Konfiguratsioon ja Tõrkeotsing kaudu Veebipõhi Konsool
MGATE 5105- MB-EIP pakub ka veebikonsooli, et konfiguratsioon oleks lihtne, ilma et oleks vaja lisasuutlikku installida. Logige alla administraatorina, et pääseda juurde kõigile seadetele, või üldkasutajana ainult kirjutuskaitstud loaga. Lisaks põhiprotokolli sätete konfigureerimisele saate veebikonsooli abil jälgida I/O andmeväärtusi ja ülekandeid. Eelkõige näitab I/O andmete kaardistamine Gateway mälus olevate mõlema protokolli andmeadress ja I/O andmevaade võimaldab teil jälgida veebisõlmede andmeväärtusi. Lisaks võivad iga protokolli diagnostika ja kommunikatsioonianalüüs anda tõrkeotsinguks kasulikku teavet.
Ülearune Võimsus Sisendid
MGATE 5105- MB-EIP-l on suurema töökindluse jaoks kahe toiteallika. Võimsusisendid võimaldavad samaaegset seost kahe reaalajas alalisvooluallikaga, nii et pidev töö pakutakse isegi siis, kui üks toiteallikas ebaõnnestub. Kõrgem usaldusväärsuse tase muudab need edasijõudnute ModBus-Ethernet/ IP-lüüs ideaalseks tööstuslikeks rakendusteks.
Funktsioonid ja eelised
- Ühendab põllubussi andmed pilvega geneerilise MQTT kaudu
- Toetab MQTT-ühendust sisseehitatud seadme SDK-dega Azure/Alibaba Cloud
- Protokolli teisendamine Modbusi ja Etherneti/IP vahel
- Toetab Etherneti/IP skannerit/adapterit
- Toetab Modbus RTU/ASCII/TCP Master/Client ja Slave/Server
- Toetab MQTT -ühendust TLS -iga ja sertifikaadiga JSON -is ning töötlemata andmete vormingus
- Manustatud liikluse jälgimine/diagnostiline teave hõlpsaks tõrkeotsinguks ja pilveandmete edastamiseks kulude hindamiseks ja analüüsimiseks
- microSD -kaart konfigureerimiseks varundamise/dubleerimise ja sündmuste logide jaoks ning andmete puhverdamiseks, kui pilveühendus on kadunud
- -40 kuni 75 -kraadise laiuse töötemperatuuri mudelid
- 2 kV eraldamise kaitsega seeriasadam
- Turvafunktsioonid, mis põhinevad IEC 62443 -l
Spetsifikatsioonid
Ethernet Liides
|
10/100Baset (x) Pordid (RJ45 pistik) |
2 Auto MDI/MDI-X ühendus |
|
Magnet Isolatsioon Kaitse |
1,5 kV (sisseehitatud) |
Ethernet Tarkvara Omadused
|
Tööstuslik Protokollid |
Modbus TCP Client (Master) Modbus TCP Server (Slave) Ethernet/IP skanneri Ethernet/IP adapter Mqtt |
|
Konfiguratsioon Valikud |
Veebikonsool (HTTP/HTTPS) seadme otsingu utiliit (DSU) MGate Manager Telneti konsool |
|
Juhtimine |
Arp DHCP kliendi DNS Http https smtp SNMP TRAP SNMPV1/V2C/V3 TCP/IP Telnet SSH UDP NTP klient |
|
Mib |
RFC1213, RFC1317 |
|
AegJuhtimine |
NTP klient |
Turvalisus Funktsioonid
|
Autentimine |
Kohalik andmebaas |
|
Krüptimine |
Https aes -128 aes -256 sha -256 |
|
Turvalisus Protokollid |
Snmpv3 SNMPV2C TRAP HTTPS (TLS 1.3) |
Seeria- Liides
|
Konsool Sadam |
Rs -232 (txd, rxd, gnd), 8- pin rj45 (115200, n, 8, 1) |
|
Mitte -st Pordid |
1 |
|
Pistik |
Db9 mees |
|
Seeria- Standardid |
Rs -232/422/485 |
|
Baudraat |
50 bps kuni 921,6 kbps |
|
Andmed Bitid |
7, 8 |
|
Peatus Bitid |
1, 2 |
|
Voog Kontroll |
RTS lülitatakse (ainult rs -232) rts/cts |
|
Rs -485 Andmed Suund Kontroll |
Automaatne andmete suuna juhtimine (ADDC) |
|
Tõmbe Kõrge/madal Takisti jaoks Rs-485 |
1 kilo-oohm, 150 kilo-pommi |
|
Terminaator jaoks Rs-485 |
120 oomi |
|
Isolatsioon |
2 kV (sisseehitatud) |
Seeria- Signaalid
|
Rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs-422 |
Tx+, tx-, rx+, rx-, gnd |
|
Rs -485-2w |
Andmed+, andmed, GND |
|
Rs -485-4w |
Tx+, tx-, rx+, rx-, gnd |
Seeria- Tarkvara Omadused
|
Konfiguratsioon Valikud |
Seeriakonsool |
|
Tööstuslik Protokollid |
Modbus RTU/ASCII Master Modbus RTU/ASCII ori |
ModbusRTU/ASCII
|
Režiim |
Meister, ori |
|
Funktsioonid Toetatud |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Max. Mitte -st Käsud |
100 |
|
Sisend Andmed Suurus |
2048 baiti |
|
Väljund Andmed Suurus |
2048 baiti |
Modbus Tcp
|
Režiim |
Klient (meister), server (ori) |
|
Funktsioonid Toetatud |
1, 2, 3, 4, 5, 6, 15, 16, 23 |
|
Max. Mitte -st Klient Ühendused |
16 |
|
Max. Mitte -st ServerÜhendused |
32 |
|
Max. Mitte -st Käsud |
100 |
|
Sisend Andmed Suurus |
2048 baiti |
|
Väljund Andmed Suurus |
2048 baiti |
Ethernet/IP
|
Režiim |
Skanner, adapter |
|
CIP Objektid Toetatud |
Identiteedsõnumi ruuteri kokkupanek Ühenduse haldur TCP/IP -liidese Etherneti link Sadam |
|
Max. Mitte -st Skanner Ühendused |
16 (ainult kirjutuskaitstud), 1 (lugemiseks/kirjutamiseks) |
|
Max. Mitte -st Adapter Ühendused |
100 |
|
Sisend Andmed Suurus |
496 baiti |
|
Väljund Andmed Suurus |
496 baiti |
Mqtt
|
Režiim |
MQTT Azure IoT Hub -seadme kirjastaja/abonent Alibaba IoT platvormi seade |
|
VersioonToetatud |
v3.1.1 |
|
Qos Tasand |
Qos 0, 1,2 |
|
KindlustamaEdasikandumine |
TLS (1. 0, 1.1, 1.2) Krüptimine kasutaja Root CA kliendisertifikaadiga Eravõti |
|
Max. Mitte -st Andmed Silt |
300 andmesilti |
|
Max. Mitte -st Teade |
20 sõnumit |
|
Mqtt Üld- Omadused |
Hoidke elus, säilitage sõnum Viimane teatab Clean Session |
Mälu
|
microsd Pesa |
Kuni 32 GB (SD 2. 0 ühilduv; andmed puhverdavad kuni 2 GB) |
Võimsus Parameetrid
|
Sisend Pinge |
12 kuni 48 VDC |
|
Sisend Voolu- |
455 MA @ 12 VDC |
|
Võimsus Pistik |
Kruvitud europloki terminal |
Releed
|
Kontakt Voolu- Hinnang |
Takistuslik koormus: 2 a @ 30 vdc |
Füüsiline Omadused
|
Eluase |
Metall |
|
Ip Hinnang |
IP30 |
|
Mõõtmed |
36 x 105 x 140 mm (1,42 x 4,14 x 5,51 tolli) |
|
Kaal |
507 g (1,12 naela) |
Keskkonna- Piirid
|
Tegutsev Temperatuur |
Mgate {{{0}}} mb-eip: 0 kuni 60 kraadi (32 kuni 140 kraadi f) mgate 5105- mb-eip-t: {-40 kuni 75 kraadi (-40 kuni 167 kraadi f) |
|
Ladustamine Temperatuur (pakett kaasa arvatud) |
-40 kuni 85 kraadi (-40 kuni 185 kraadi f) |
|
Ümbritsev Suhteline Niiskus |
5 kuni 95% (kondenseeruvad) |
Standardid ja Sertifikaadid
|
EMC |
EN 55032/35 |
|
EMI |
CISPR 32, FCC osa 15B klass B |
|
EMS |
IEC 61000-4-2 ESD: kontakt: 8 kV; Õhk: 15 kV IEC 61000-4-3 RS: 80 MHz kuni 1 GHz: 10 V/m IEC 61000-4-4 eft: toide: 4 kV; Signaal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signaal: 2 kV IEC 61000-4-6 CS: 150 kHz kuni 80 MHz: 10 V/m; Signaal: 10 V/m IEC 61000-4-8 PFMF |
|
Ohutus |
En 62368-1 Ul 508 |
|
Ohtlik Asukohad |
Atex I klassi 2. divisjon IECEX |
|
Vabalöök |
IEC 60068-2-32 |
|
Šokk |
IEC 60068-2-27 |
|
Vibratsioon |
IEC 60068-2-6 IEC 60068-2-64 |
Mtbf
|
Aeg |
859,422 tundi |
|
Standardid |
Telcordia SR332 |
Tellimine Teave
|
Mudel Nimetus |
Tegutsev Temp. |
|
Mgate 5105- mb-eip |
0 kuni 60 kraadi |
|
Mgate 5105- mb-eip-t |
-40 kuni 75 kraadi |
